光刻

工艺介绍:光刻是一种用于半导体器件和微纳加工制造的关键技术,它通过将光投射到光刻胶(photoresist)上并进行曝光,然后进行化学处理,将图案转移到半导体材料上形成所需的图案和结构。

接触式光刻(Aligner)

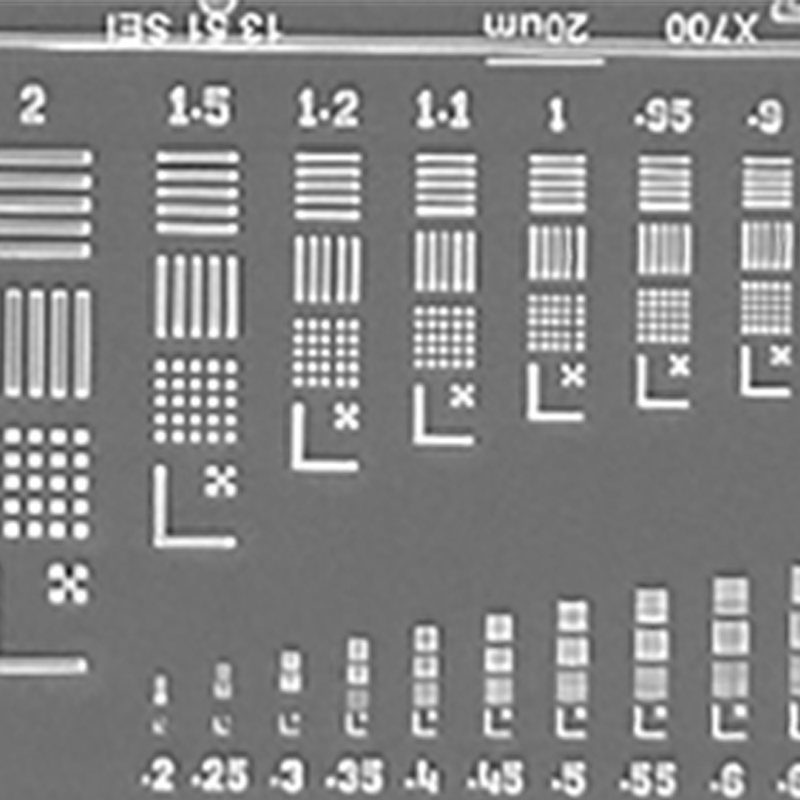

最小线宽:1μm,套刻精度:±0.5μm

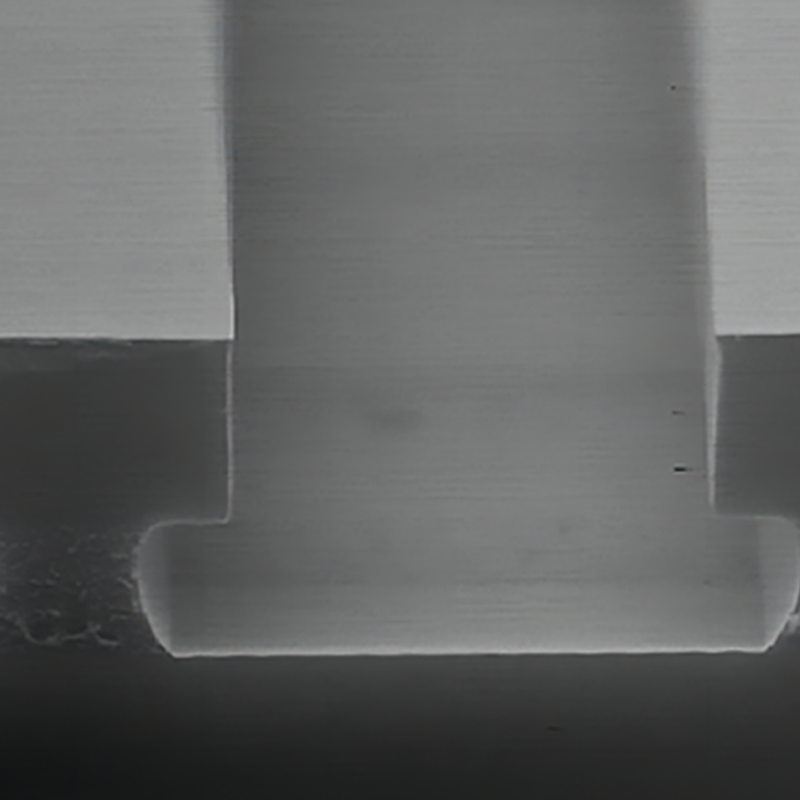

步进式光刻(Stepper)

最小线宽:0.35μm 套刻精度≤0.15μm,2inch、4inch及6inch晶圆

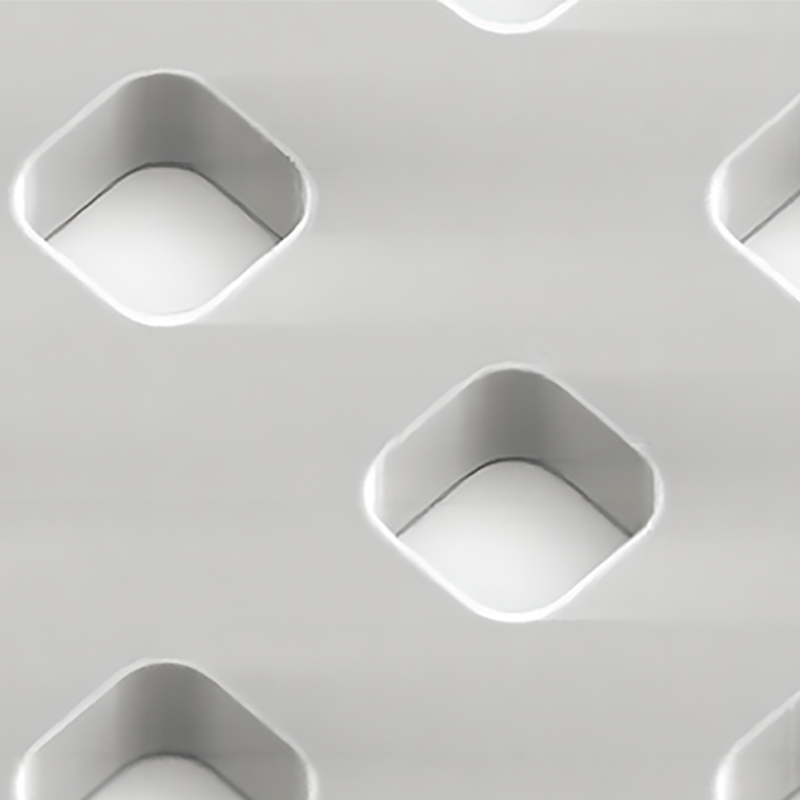

电子束光刻(EBL)

最小线宽:10nm,套刻精度:40nm, 曝光范围直径<75mm,样品大小:15mm*15mm、20mm*20mm、2inch、3inch、4inch。 光刻胶种类:PMMA A2、PMMA A4、PMMA A8

背面套刻

最小线宽:1μm, 背面套刻精度:±2μm
